ÜRÜN KULLANMAK

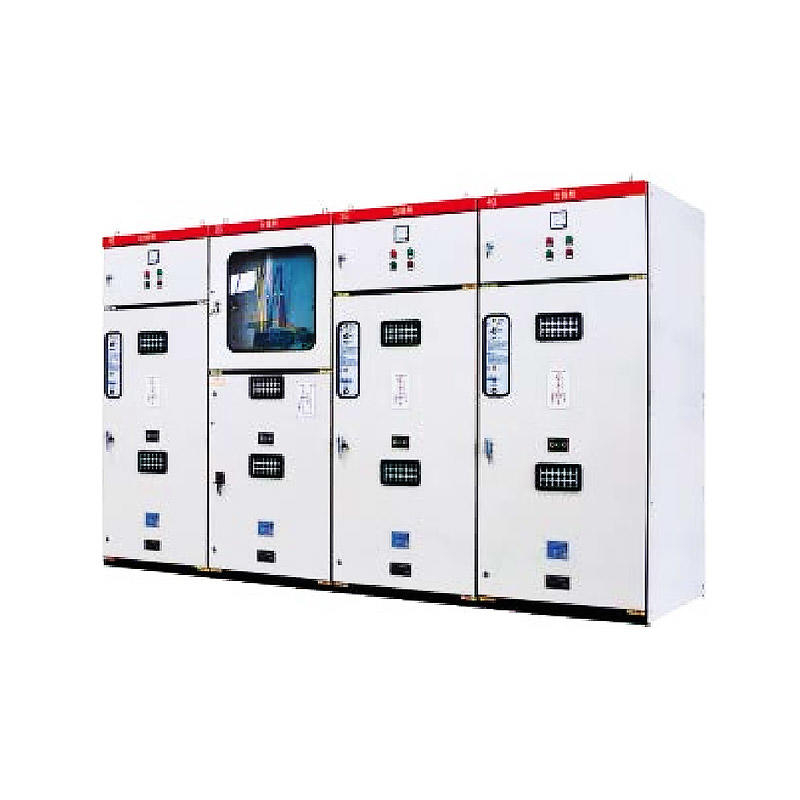

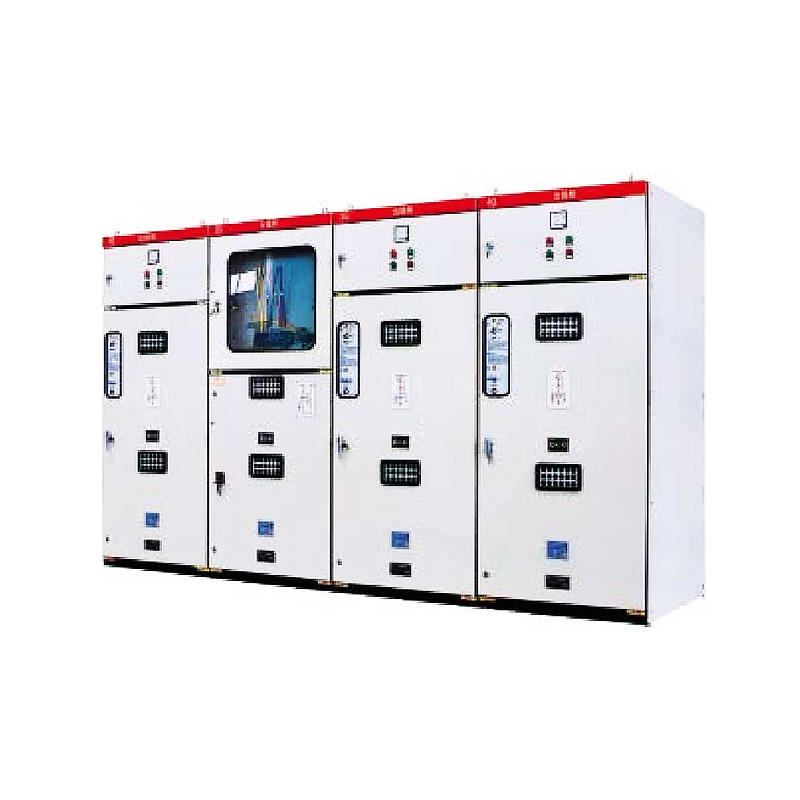

H XG N-12 AC yüksek gerilim sabit metal kapalı devre şalt sistemi, üç fazlı AC nominal gerilimi 12KV, frekansı 50H Z iç yüksek gerilim döngüsü güç kaynağı ve terminal güç kaynağıdır.
Anahtarlama ekipmanı.Sanayi ve madencilik işletmelerine, konutlara, yüksek binalara, okul parklarına ve enerjinin alınması ve dağıtılmasına yönelik diğer dağıtım sistemi yerlerine uygulanabilir.
ÜRÜN ÖZELLİKLERİ
Kabin iskeleti 20mm modüllü deliklerle kaynaklanmıştır ve anahtar, yana monteli kutu tipi sabit bir kabindir.
Kabin gövdesinin üst kısmı bir otobüstür, alet odası otobüs odasının önünde bulunur, çelik plaka ile ayrılır, kabin gövdesinin orta kısmı bir yük anahtarlama odasıdır ve yalıtım levhası ve otobüs odası ile ayrılır .
Dolap gövdesinin üst kapak plakasında havalandırma pencereleri, arka kapı plakası ve yan plakada ise panjur havalandırma delikleri sağlanmıştır.
Dolap ve kapı panelleri, yüksek sıcaklıkta kürlenen, güzel yüzeye ve güçlü korozyon direncine sahip epoksi polyester toz boya ile püskürtülür.
Dolaptaki montaj kirişi, orta bölme ve alt plaka galvanizleme işlemine tabi tutulmuştur.
Kabinin alt kısmında, alt yalıtım levhasının üzerine farklı boyutlardaki kablolara uygun kule tipi kauçuk halka yerleştirilmiştir.
Yük anahtarı, topraklama anahtarı ve dolap kapısı, 'beş önleme' işlevini gerçekleştiren güvenilir mekanik kilitlemeye sahiptir.
Dolap kapısı kapanır ve kapı kilidini döndürür.Bu sırada ana şalter kapanır ve bloke edilir.Topraklama bıçağı açılır ve topraklama bıçağı açılabilir.
Ana şalter ancak topraklama bıçağı açıldıktan ve ana şalterin blokajı kalktıktan sonra açılabilir.
Ana şalter kapandıktan sonra topraklama bıçağı kapanır ve bloke olur, dolap kapısı kilitlenir ve şalter kapısı kilidi hareket ettirilemez.
Ana şalter kapalı olduğu sürece topraklama kesicisi açılabilir ve emniyet perdesi kapalı olur.
Ancak topraklama bıçağı kapandığında kapı kilidi döndürülebilir ve dolap kapısı açılabilir.
Sigorta pimi çalıştırıldıktan sonra sigortanın değiştirilmesi gerektiğinde topraklama bıçağı kapatılmalıdır.
Topraklama bıçağı olmadığında emniyet bölmesinin açma ve kapama işlemi yine topraklama bıçağıyla çalıştırma yöntemine göre gerçekleştirilir ve kilitleme sırası da geçerlidir.
Anahtar kilidinin özenle tasarlanmış iç yapısı, kilidi güvenilir kılar.
Kablo kabini için, kullanıcının ihtiyacına göre, hat elektriklendiğinde, kabin kapısını kontrol etmek için elektromanyetik kilit kullanılabilir veya kabin kapısının açılmasını kontrol etmek için asma kilit kullanılabilir.
Dolap kapısı için sürgü sökülüp açıldığında üzerinde pleksiglas bariyer ve yasaklama yazısı bulunmaktadır.
Güvenilir ve emniyetli topraklama koruması sağlamak için kabinin alt ucu özel bir topraklama sırası ile bağlanmıştır.
Anahtarlar, canlı ekran izolatörlerine ve tutuculara bakır çubuklarla bağlanır.
Tüm dolap kapıları canlı ekranla donatılmıştır.Kapı panellerinin açılması yalnızca hiçbir elektrikli ekranın onaylanmaması durumunda çalıştırılabilir.
Dolapta aydınlatma ve nem geçirmezlik işlevi için dolap kapısının iç paneline akkor lamba takılmıştır.
ÜRÜN ÖZELLİKLERİ
| Orantılı frekans | 50 Hz | ||
| Anma akımı | 630A | Çekirdeğe bağlı olarak | |
| Sigorta maksimum anma akımı | - | 100A | |
| Nominal kısa süreli tolerans (termal stabilite) akımı (RMS) | Yük anahtarı | 20A/4s | - |
| Topraklama anahtarı | 20kA/4s | ||
| Ana devre direnci | ≤120μΩ | ||
| Nominal Aktif yük kesme akımı | 630A | ||
| Nominal kapalı çevrim kapatma akımı | 630A | ||
| Nominal Kablo Şarj Akımı | 10 A | ||
| Nominal kısa devre kapatma akımı | 50kA | - | |
| Nominal transfer akımı | - | 1000A | |
| Nominal kısa devre kesme akımı | - | 31.5kA | |
| Güç Frekansı Kısa Süreli Tolerans Gerilimi (1 dk) | Nispeten ve zamanla | 42kV | |
| İzole kırık | 48kV | ||
| Yıldırım şokuna dayanma gerilimi | Nispeten ve zamanla | 75kV | |
| İzole kırık | 85kV | ||
| Mekanik ömür | 2000 bölüm | ||
| Koruma seviyesi | IP3X | ||
| Dış boyutlar (şalter giriş ve çıkış kabini) geniş x derin x yüksek | 400x900x2000（1700） | ||
| 600x900x2000（1700） | |||
| 800x900x2000（1700） | |||
