ÜRÜN KULLANMAK

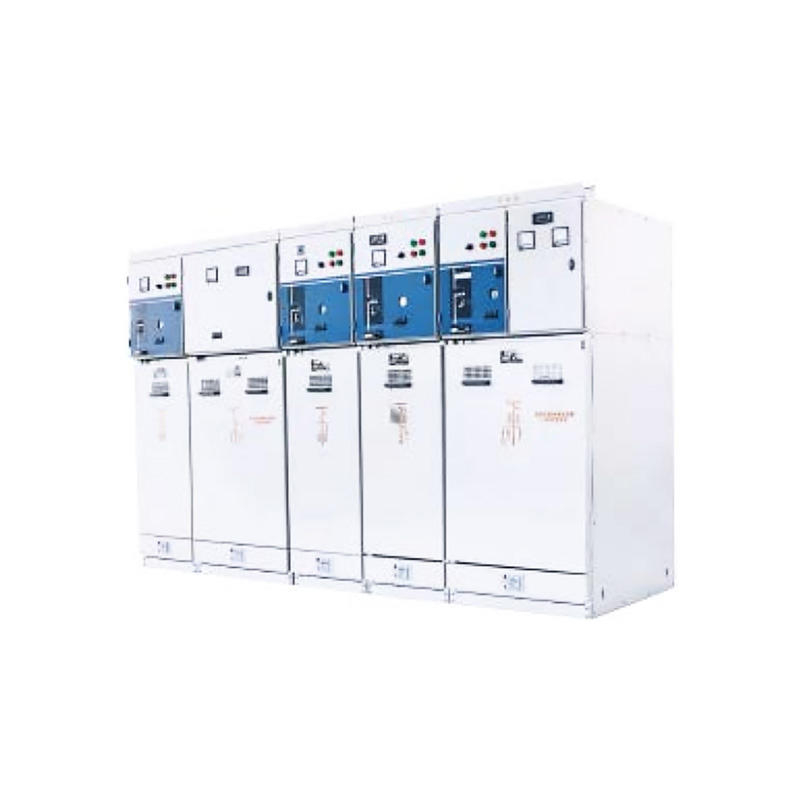

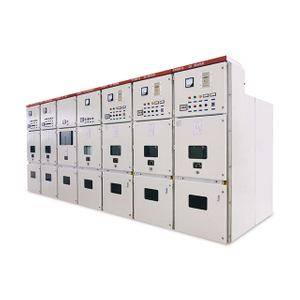

XGN15-12 kutu tipi sabit AC metal mahfazalı kükürt hekzaflorür halka şalt cihazı (SF6 şalt cihazı), 12Kv üç fazlı akım ve 50Hz tek veri yolu sistemi frekansına sahip bir iç dağıtım cihazıdır.
Fabrikalarda, yerleşim alanlarında, yüksek binalarda, kentsel elektrik şebekelerinde ve son kullanıcı dağıtım trafo merkezlerinde, kutu trafo merkezlerinde yaygın olarak kullanılır.
ÜRÜN ÖZELLİKLERİ
SF6 şalt dolabı çerçevesi, ortak A3 çelik levhanın (veya alüminyum-çinko levha ile kaplanmış) profillere bükülmesiyle oluşturulur.Güzel bir görünüme, güçlü korozyon direncine ve kompakt ve makul bir yapıya sahiptir.
Çeşitli tasarım gereksinimlerine göre herhangi bir kombinasyonla genişletilebilir.Montajı hızlı ve basittir ve kurulumu kolaydır.
Standart bir şekilde üretilen ve montajı yapılan SF6 şalt sistemi, otobüs odası, şalter odası, çalıştırma mekanizması odası, enstrüman odası ve kablo odasına bölünebilir.
Otobüs odasının ana otobüsü isteğe bağlı olarak her iki tarafa da genişletilebilir.Bir halka ağ ünitesi oluşturmak için üç şalt cihazından oluşabilir veya dörtten fazla şalt cihazıyla bir terminal trafo merkezine genişletilebilir.
SF6 yük şalteri kontak sistemi ve ark söndürme odası, epoksi reçine APG prosesi ile dökülmüş ve 0,045 MPa SF6 gazı ile doldurulmuş izolasyon varilinde kapatılmıştır.Az sayıdaki sızdırmazlık bağlantısı nedeniyle hava sızıntısını uzun süre tutabilir ve sonunda bakım gerektirmez.
F. yük anahtarının üç fazlı hareketli kontağı, yay mekanizmasının etkisi altında kapatma, açma ve topraklama olmak üzere üç çalışma pozisyonunun dönüşümünü gerçekleştiren yalıtımlı bir mil üzerine sabitlenmiştir.Üç konumlu bir yük anahtarıdır.
Mekanizma paneli üzerindeki analog primer devre ve yük şalterinin ana miline doğrudan bağlanan açma kapama göstergesi, yük şalterinin kapanma, kapanma veya topraklama konumunu net bir şekilde gösterebilmektedir.
Yanlış çalışmayı önlemek amacıyla mekanizmanın çalışma mili deliklerine asma kilit takılabilir.
Müşterinin ihtiyacına göre SF6 gaz manometresi, yardımcı kontak, açma bobini, elektrikli çalıştırma cihazı, kontrol devresi, ölçüm cihazı ve röle koruma cihazı montajı yapılabilmektedir.
SF6 kabini, CTI yay mekanizması artı FLN sülfür heksaflorür yük anahtarı (F kabini) veya CTII çift yay mekanizması artı FLN sülfür heksaflorür yük anahtarı-sigorta kombinasyon cihazı (FR kabini) ile birlikte çalışabilir.
Trafo merkezinin her odası demir plakalarla ayrılmıştır ve her oda aydınlatma olanaklarıyla donatılmıştır.Transformatörün üst G'si, ayarlamak için otomatik egzoz cihazı ile donatılmıştır.
Benzersiz üç boyutlu köşe kodu tasarımı yalnızca çerçevenin sağlamlığını ve sertliğini arttırmakla kalmaz, aynı zamanda çerçevenin boyutsal doğruluğunu da artırır.
Darbeli sigorta, herhangi bir faz darbeli eylem, tetikleme bağlantı cihazının tetiklenmesi, yük anahtarının açılmasıdır.
Branşman otobüslerinin voltaj dengeleme kapağı, elektrik alanını tekdüze hale getirebilir ve dahili arızaları önleyebilir.
Sigorta ve kablo bağlantı ucunda, yük anahtarı topraklamasına bağlanan bir topraklama bıçağı bulunur.
Yaylı çalıştırma mekanizması, yüksek gerilim kablo odası ile kilitlenerek, anahtar topraklanmadığında ön kapının açılmasını önler ve operatörün güvenliğini sağlar.
Yeterli kablolar aynı zamanda paratonerleri, akım transformatörlerini, gerilim transformatörlerini vb. de barındırabilir.
Gözlem pencereli ve güvenlik kilitleme cihazlı ön kapı, yükleme ve boşaltma için kullanışlı ve güzel.
Kablo konnektörü doğrudan sigortanın altındaki sigorta yuvasına veya sigorta yuvasının altındaki kalay kaplı bakır çubuğa bağlanabilir.İki tip kablo konnektörü, tek damarlı veya üç damarlı kabloların en basit ekranlı kablo başlığına bağlanmasını kolaylaştırır.
T. anahtarların veri yolu ve kablo odalarında dahili arızalar olduğunda, yönlü emniyetli basınç toplayıcı, yüksek sıcaklık ve yüksek basınçlı gazı kabin dışına yönlendirerek operatörlerin ve diğer ekipmanların güvenliğini tam olarak sağlar.
Cihaz odaları alçak gerilim sigortaları, röle koruma cihazları ve elektronik kartlarla donatılmıştır.Bölmenin yeterli olmaması durumunda dolabın üst kısmına alet kutusu eklenebilir.
Kablo odası zemini için uygun boyutta sızdırmazlık kapağına ve brakete sahip kablo kelepçesi.
ÜRÜN ÖZELLİKLERİ
| HAYIR. | İsim | Birimler | Sayılar | Notlar | |
| 1 | Nominal gerilim | KV | 12 | F, FR | |
| 2 | Orantılı frekans | HZ | 50 | F, FR | |
| 3 | Anma akımı | A | 630 | F, FR | |
| 4 | Maksimum sigorta akımı | A | 125 | F, FR | |
| 5 | Anma kısa süreli dayanım akımı | KA | 25 | F | |
| 6 | Nominal kısa devre süresi | S | 4 | F | |
| 7 | Anma tepe tolere edilebilir akım | KA | 63 | F | |
| 8 | Nominal kısa devre kapatma akımı | KA | 63 | F | |
| 9 | Nominal Aktif yük kesme akımı | A | 630 | F | |
| 10 | Kapalı döngü kesme akımı | A | 630 | F | |
| 11 | Nominal Kablo Şarj Akımı | A | 10 | F | |
| 12 | Ana devre direnci | μΩ | ≤ 150 | F | |
| 13 | Akımı aktar | A | 1700 | FR | |
| 14 | Nominal kısa devre kesme akımı | KA | 50 | FR | |
| 15 | Ana Devre Geri Direnci (Sigorta Yok) | Μω | ≤ 250 | FR | |
| 16 | Aynı mesafe | mm | 210±5 | F, FR | |
| 17 | Maksimum çalışma kuvveti mesafesi | Kapanış | nm | 8~100 | F, FR |
| Kapatmak | |||||
| 18 | Maksimum çalışma kuvveti mesafesi | Kapanış | nm | 8~100 | Topraklama işi |
| Kapatmak | |||||
| 19 | Topraklama anahtarının anma kısa süreli dayanım akımı | KA | 25 | F | |
| 20 | Topraklama anahtarının nominal kısa devre süresi | S | 3 | F | |
| 21 | Topraklama Anahtarının Nominal Tepe Tolerans Akımı | KA | 63 | F | |
| 22 | 1 dakika nominal kısa süreli güç frekansı dayanım gerilimi | Fazlar arası ve göreceli | KV | 42 | F, FR |
| İzole kırık | 48 | ||||
| 23 | Anma yıldırım darbesine dayanıklı voltaj | Fazlar arası ve göreceli | KV | 75 | |
| İzole kırık | 85 | ||||
| 24 | Mekanik ömür | Yük anahtarı | 次 | 2000 | |
| Yalıtım anahtarı | 2000 | ||||
| 25 | Koruma seviyesi | IP3X | |||
