ÜRÜN TANITIMI

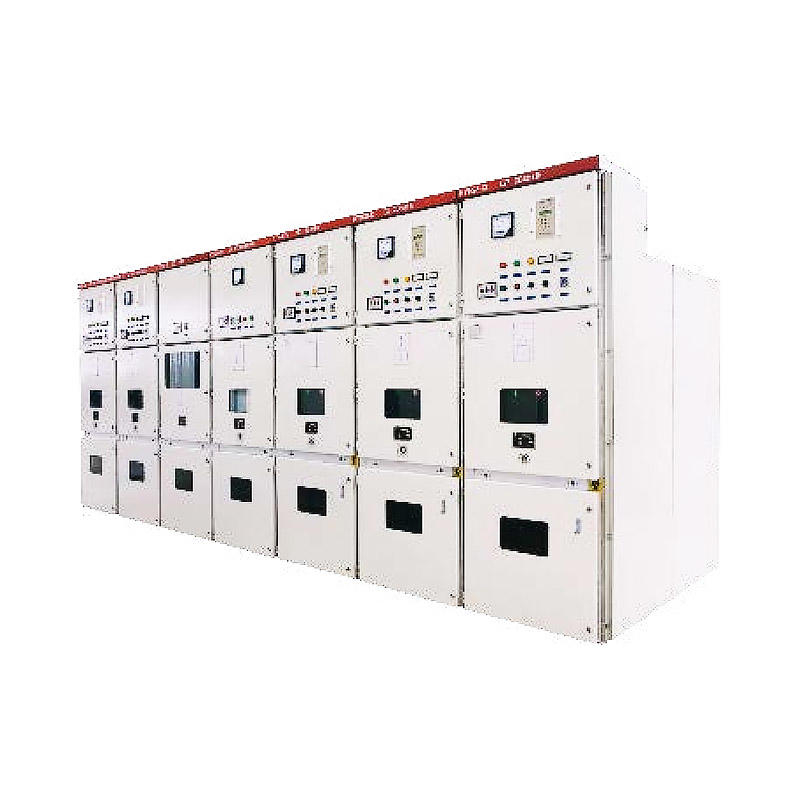

KYN28A-12 kapalı metal zırhlı çekilebilir şalt sistemi esas olarak enerji santrallerinde, sanayi ve madencilik işletmelerinde, güç dağıtımında ve güç sisteminin ikincil trafo merkezlerinde, güç iletiminde ve büyük motor çalıştırmada kullanılır.
Kontrol, koruma, gerçek zamanlı izleme ve ölçüm amacıyla kullanılır.
Mükemmel beş geçirmezlik fonksiyonuna sahiptir ve yerli VS1 (ZN63A-12) vakum devre kesici, ABB Şirketi tarafından üretilen VD4 vakum devre kesici, Shanghai Fuji Machine Switch Limited Branch tarafından üretilen HS tipi (ZN82-12) vakum devre kesici ile donatılabilir. , Çin-yabancı ortak girişiminin Xiamen Huadian Switch Limited Şubesi tarafından üretilen VEP tipi (ZN96-12) vakumlu devre kesici.
Şu anda 12KV pazarında yaygın olarak kullanılmaktadır.
DOLAP BOYUTU
(Standart Havai Giriş ve Çıkış Hattı Şeması; Kablo Giriş ve Çıkış Hattı Şeması)
1. GZS1 + kablo erişim hattı ve kontak kabininin standart şeması: 650 x genişlik, 1500 x derinlik, 2300 x yükseklik;150 mm faz aralığı;GZS1 kabin genişliği 800'ün 210 mm faz aralığı;Kabin genişliği 1000 olan 275 mm faz aralığı.
A. Otobüs bölmesi
B. Devre Kesici Odası
C. Kablo odası
D. Enstrüman odası
ÜRÜN ÖZELLİKLERİ
| Proje | Birim | Veri |
| Nominal gerilim | KV | 12 |
| 1 dk güç frekansı dayanım gerilimi (nominal izolasyon seviyesi) | KV | 42 (Göreceli ve Fazlar Arası) 48 (İzole Kırık) |
| Yıldırım darbesine dayanma gerilimi (nominal izolasyon seviyesi) | KV | 75 (Göreceli ve Fazlar Arası) 85 (İzole Kırık) |
| Orantılı frekans | HZ | 50 |
| Ana Baranın Nominal Akımı | A | 630 1250 1600 2000 2500 3150 4000 |
| Şube Otobüsünün Nominal Akımı | A | 630 1250 1600 2000 2500 3150 4000 |
| 4S termal olarak kararlı akım | KA | 16 20 25 31,5 40 |
| Nominal dinamik kararlı akım | KA | 40 50 63 80 100 |
| Koruma seviyesi | Muhafaza IP4X'tir ve bölme ve kapı açıldığında IP2X'tir |
ÜRÜN TANITIMI
KYN28A-12 kapalı metal zırhlı çekilebilir şalt sistemi esas olarak enerji santrallerinde, sanayi ve madencilik işletmelerinde, güç dağıtımında ve güç sisteminin ikincil trafo merkezlerinde, güç iletiminde ve büyük motor çalıştırmada kullanılır.
Kontrol, koruma, gerçek zamanlı izleme ve ölçüm amacıyla kullanılır.
Mükemmel beş geçirmezlik fonksiyonuna sahiptir ve yerli VS1 (ZN63A-12) vakum devre kesici, ABB Şirketi tarafından üretilen VD4 vakum devre kesici, Shanghai Fuji Machine Switch Limited Branch tarafından üretilen HS tipi (ZN82-12) vakum devre kesici ile donatılabilir. , Çin-yabancı ortak girişiminin Xiamen Huadian Switch Limited Şubesi tarafından üretilen VEP tipi (ZN96-12) vakumlu devre kesici.
Şu anda 12KV pazarında yaygın olarak kullanılmaktadır.
DOLAP BOYUTU
(Standart Havai Giriş ve Çıkış Hattı Şeması; Kablo Giriş ve Çıkış Hattı Şeması)
1. GZS1 + kablo erişim hattı ve kontak kabininin standart şeması: 650 x genişlik, 1500 x derinlik, 2300 x yükseklik;150 mm faz aralığı;GZS1 kabin genişliği 800'ün 210 mm faz aralığı;Kabin genişliği 1000 olan 275 mm faz aralığı.
A. Otobüs bölmesi
B. Devre Kesici Odası
C. Kablo odası
D. Enstrüman odası
ÜRÜN ÖZELLİKLERİ
| Proje | Birim | Veri |
| Nominal gerilim | KV | 12 |
| 1 dk güç frekansı dayanım gerilimi (nominal izolasyon seviyesi) | KV | 42 (Göreceli ve Fazlar Arası) 48 (İzole Kırık) |
| Yıldırım darbesine dayanma gerilimi (nominal izolasyon seviyesi) | KV | 75 (Göreceli ve Fazlar Arası) 85 (İzole Kırık) |
| Orantılı frekans | HZ | 50 |
| Ana Baranın Nominal Akımı | A | 630 1250 1600 2000 2500 3150 4000 |
| Şube Otobüsünün Nominal Akımı | A | 630 1250 1600 2000 2500 3150 4000 |
| 4S termal olarak kararlı akım | KA | 16 20 25 31,5 40 |
| Nominal dinamik kararlı akım | KA | 40 50 63 80 100 |
| Koruma seviyesi | Muhafaza IP4X'tir ve bölme ve kapı açıldığında IP2X'tir |
