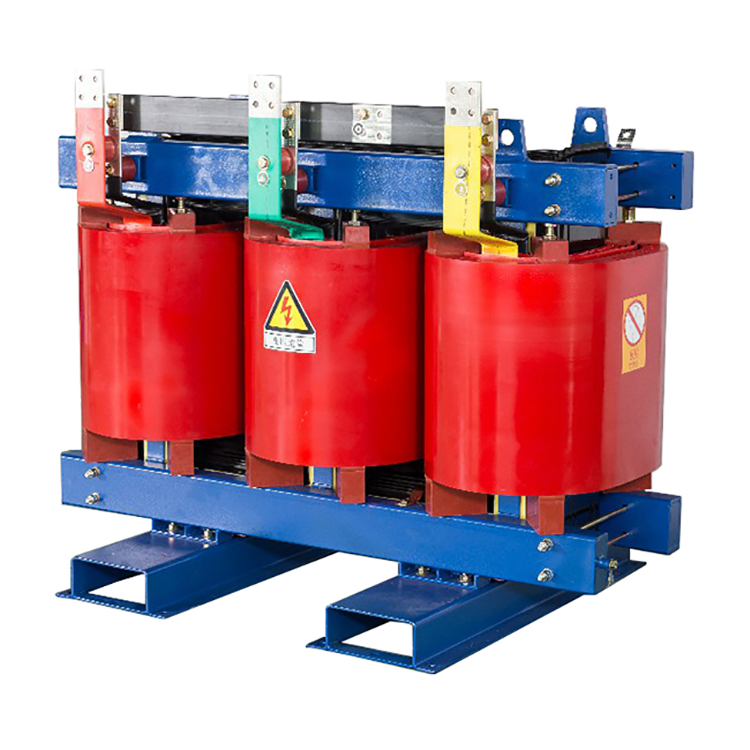

İşlemimizi yapmadan önce kuru tip transformatörtasarlamamız gerekiyor.Transformatör tasarımını onaylarken sargı ve izolasyona dikkat etmemiz gerekir.Öncelikle çizimin üretim ürünüyle tutarlı olup olmadığını onaylayın ve ardından kapasitesinin doğru olduğunu onayladıktan sonra tel ölçüsünü kontrol edin.Tel ölçüsünü bulduktan sonra dönüş sayısını doğrulayın.İkinci olarak, kablolama modunu onaylayın.Yüksek gerilim çizimi çıkışa, çıkışın dönüş sayısına dayalı olacaktır ve alçak gerilim çizimi sarma moduna, çıkışın uzunluğuna, aktarma konumuna, dahili ve sargıların dış çapları, genlik vb. Daha sonra, bobinin iç çapına göre kağıt silindirin ve kartonun uzunluğunu ve genişliğini hesaplayın ve ardından kalınlık dahil olmak üzere çizim numarasından uç yalıtım uzunluğu çizimini bulun. yağ kanalı yastık bloğunu ve oluklu kağıt yağ kanalını inceleyin ve ardından sırasıyla uç halkayı ve üst ve alt boyunduruk yalıtımını bulun.
İkinci kısım ise başlangıç tarafı sargısı ve izolasyonudur.Çıkışın uzunluğunu doğrulamak için çizimi kontrol edin.Spiral tip ise farklı teraziler gerekir.Çıkışı temiz ve güzel tutmak için, ikinci grup için birinci gruba göre bir iletkenin daha uzunluğu ölçülür.Baş büküldükten sonra bir kat oluklu kağıt yarım kat halinde sarılacaktır.Kafa aynı radyan açısına sahip olacaktır.Kafa ayıklandıktan sonra oluklu kağıt 3 mm kalınlığında sarılacak ve ciltleme için dış beyaz bez bant kullanılacaktır (sıkma kayışı kullanılmaz ve kaynak sırasında yanması kolaydır).
Kağıt tamburunu sarmadan önce kalıbın dış çapını bir kumpasla ölçün ve doldurulması gereken kartonu kesin.Kağıt silindir kartonunun her iki ucuna bindirilmesi ve sıkma kayışı ile sıkıca sarılması için bir milimetre seçmek daha iyidir.Esnasında dolambaçlıyardımcı işçinin, sıkma kayışı boyunca sıkıca vurmak için bir çekiç kullanması gerekir.
Silindirik sarım ucu yalıtımı kağıt şeritlerden yapıldığında, telin ilk dönüşünde onu bağlamak ve ilk dönüşü sarmaya başlamak için düz kumaş bant kullanılır.Sarma sırasında kumaş bant (sıkma bandı) tel sarımının altında çevre çevresinde sıkılır.Uç izolasyonu şekil 8'de bağlanacaktır. İlk sarımı ve uç izolasyonunu birbirine bağlamak için kumaş bandı sıkın.İkinci turu sararken kumaş bandı yukarı çevirin ve üçüncü turu sararken uç bobini zikzak bir şekilde sıkmak için aşağı doğru bastırın.Silindir sargısı ortada bir kez değiştirilecektir.Aktarımdan sonra bir kat oluklu kağıt sarılacak ve içine yarım milimetrelik karton ped yerleştirilecek ve beyaz bez bantla bağlanacaktır.Sarma sırasında yardımcı işçiler yakın durmalı ve genlik yönünü kontrol etmelidir.Katlar arasında üç kat izolasyon için 0,08 mm kablo kağıdı kullanılacak, ikinci sarım ise çıkışa bağlanacaktır.
Yalıtımın zarar görmemesi için ayırma için yarım milimetrelik karton kullanılacaktır.Ayrıca alt katmana makas eklenecektir.
Sonunda, iki çıkış aynı hizada olmalıdır.Benzer şekilde, çıkış ve sondan bir önceki dönüş kartonla ayrılmalı ve iki çıkış sabitlenmelidir.Tel kesmeden önce bobinin tamamı bir gergi kayışı ile sabitlenecektir.
Spiral sarım esas olarak 630 KVA'nın üzerinde düşük voltajlı bir sarımdır ve çıkışı silindirik sarımla aynıdır.Çıkışın bükülmüş kısmının ön gergi kumaş kayışı gibi çapraz gergi kayışı ile çıkışın sonuna kadar sıkıştırılıp bağlanarak çıkışın dışarı fırlayıp bobin gerginliğini önleyeceği unutulmamalıdır.
Üçüncüsü, yarı mamul bobin yalıtım testi.Alçak gerilim bobininin sarılmasından sonra ve sarım sırasında, esas olarak sarımlar arasında kısa devre olup olmadığını ölçmek için yalıtımı ölçmek için bir multimetre kullanın.
Dördüncüsü, kurşun kalayın ön montajı ve kaynaklanması.
1. Kurşun hazırlama
Parça çiziminin olduğu durumlarda parçalar, belirlenen proses yoluna göre işlenecektir.
Kablo telleri, ince yuvarlak bakır vb. gibi çizim boyutuna ve gerçek boyutuna göre körleme yapılacak ve bakır yuvarlak kaynak parçalarının düzleştirilmesi, tel bağlama, düzleştirme ve ön kaynak gibi kaynak hazırlıkları yapılacaktır. bakır fosfor vb.'ye nüfuz eden kablo teli kaynak parçaları
Sarma: Herhangi bir kurşun tel veya önceden sarılabilen kurşun telin bir bölümü.
Kaynak öncesi: kural ambalaj kağıdıyla aynıdır.Makine gövdesindeki kaynaklar mümkün olduğu kadar azaltılacak, kaynak öncesi ve sonrası hazırlıklar yapılacaktır.
2. Kurşun tel kaynağı;
Kaynak parçasını ısıtın.Kaynak koyu kırmızı olduğunda bakır fosfor elektrot eklemeye başlayın.Sıcaklığın artmasıyla bakır fosfor elektrodun akışkanlığı hızlanır ve boşluklara hızla nüfuz edebilir.Kaynak parlak kırmızı renkte görünecektir.Bakır fosfor elektrot doyduğunda ısıtmayı durdurun ve kırmızı kaybolduğunda soğutmak için su ekleyin.
3. Genel montaj, kaynak ve yalıtım bağlamasını kurşunlayın
Yapılandırılmış giriş tellerinin sarılı izolasyonu için yarım alıştırma yöntemi benimsenecektir, yani birinci ve ikinci turun alıştırma uzunluğu oluklu kağıdın genişliğinin 1/2'si olacaktır.Bu, yalıtım kalınlığının her yerde tutarlı olmasını sağlayabilir.Bağlanırken hasarlı
Yalıtımı temizleyin ve ardından sarın.Yanmış yalıtım kısa devre yapmış olabilir.Bakır çubuğu kaynaklamadan önce bakır çubuğun yüzeyini temizleyin.Kaynak sonrasında bakır cürufunun bobin içerisine düşüp izolasyonu etkilemesini önlemek için gövdeyi kağıtla örtün.
Beşincisi etiketleme.Etiket, bobin yüksek ve alçak gerilim sargı personelinin çalışma numarasını, zamanı, bobin kapasitesini, modelini, yüksek ve alçak gerilim tel ölçüsünü ve bobin sayısını belirtecektir.Yüksek voltajın da bir DC direnç değeri vardır.
Altıncı, bobin paketi.Bobin montajı sırasında, bobinin çizilmesini önlemek için demir çekirdeğin üst ucunu yarım milimetrelik kartonla sarın.Bobin düştüğünde, bobin tarafından aşağı taşınmasını önlemek için kartonu bobinin üst açıklığından bir kişi çekmelidir.Bobinin genliği çok büyük ve faz mesafesi çok düşükse, bobini cilalayın veya bir kartonla ayırın (kartonu cilalayın).
Yedinci, yarı mamul ürün testi.Yarı mamul testinin temel amacı izolasyonu, dönüşüm oranını ve DC direncini görmektir.
Sekizinci, genel montaj.Birleştirilmiş çekirdeği transformatör gövdesinin yağ deposuna kaldırın.Düşerken alt köşe cıvatalarını hizalayın ve düz bir şekilde yerleştirin.Cıvataları takın ve eşit şekilde bastırın.Tek seferde sıkmayın, birkaç kez ve eşit şekilde sıkın.Lastik halatın birleşim yerleri sızdırmazlık maddesi ile kapatılacak, gövdenin dört köşesinden demir tel ile sabitlenecek ve diğer vidalar sıkıldıktan sonra pense ile dışarı çekilecektir.
Yukarıda kuru tip transformatörün üretim süreci ayrıntılı olarak anlatılmış olup, herkese faydalı olmasını dilerim.
